Tablilla de Reparación / 8 Capas / 1 MHz / 7.4V / Audio UTC2822D / A3

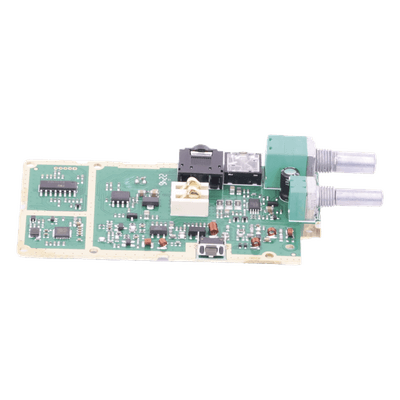

Tablilla de reparación diseñada específicamente para radios TX-600, modelo TX600BOARD. Integra componentes electrónicos esenciales para la restauración funcional del equipo, incluyendo microcontrolador H87F5104, amplificador de audio UTC2822D y transistor RF 2SK3078. Su arquitectura de 8 capas numeradas facilita la identificación y montaje de componentes en posición estándar 1L. Incorpora potenciómetros para control de volumen y selector de canales, con conectores phonejack stereo de 3.5mm y 2.5mm para interfaz de audio.

Características Principales

• Diseño de 8 capas con numeración 1-8 para organización de montaje
• Componentes montados en posición 1L estándar
• Circuito de audio UTC2822D (U6) integrado
• Control de volumen y selección de canales mediante potenciómetros
• Conectores J1 phonejack stereo 3.5mm y J2 phonejack stereo 2.5mm
• Componentes de filtrado RF L9 18nH/ch y L10 12nH/ch

Especificaciones Técnicas
