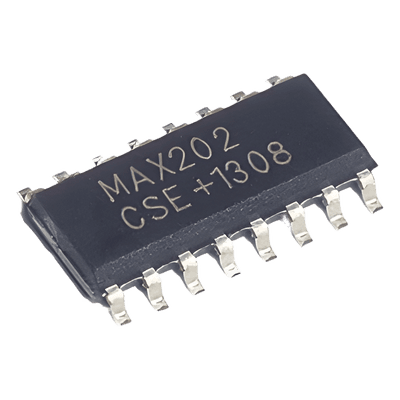

Este circuito integrado tranceptor RS-232 opera con alimentación de +5V y está encapsulado en formato SOIC16 para facilitar su integración en diseños de PCB compactos. Incorpora 2 drivers y 2 receptores que permiten establecer comunicación serial full-duplex conforme al estándar EIA/TIA-232. Su arquitectura incluye una bomba de carga integrada que genera las tensiones de salida bipolar necesarias sin requerir componentes externos adicionales, simplificando el diseño del circuito impreso y reduciendo el costo total de la solución.

El dispositivo está optimizado para aplicaciones con restricciones de potencia, consumiendo típicamente entre 11 y 20 mA durante operación normal. La histeresis programable en las entradas del receptor, combinada con umbrales definidos en 0.8V (bajo) y 1.7V (alto), proporciona excelente inmunidad ante señales ruidosas y transiciones lentas de línea. Soporta velocidades de transferencia de datos hasta 120 kbps, siendo adecuado para interfaces de módems, periféricos industriales y equipos de instrumentación.

Características Principales

Tranceptor RS-232 con alimentación única de +5V ±10%
Encapsulado SOIC16 para montaje superficial compacto
2 drivers y 2 receptores independientes
Bomba de carga integrada elimina capacitores externos
Operación eficiente con baja dissipación de potencia
Diseño compacto para aplicaciones con restricciones de espacio

Especificaciones Técnicas

Alimentación

+5V ±10%

Corriente: 11-20 mA (típico)

Canales

2 Drivers / 2 Receivers

Configuración full-duplex

Velocidad de Datos

120 kbps máximo

Compatible con estándar RS-232

Temperatura de Operación

0°C a +70°C

Rango comercial

Resistencia de Entrada RS-232

3-7 kΩ

Carga estándar para líneas de recepción

Umbral del Receptor

0.8V (bajo) / 1.7V (alto)

Histeresis: 0.2-1.0V

Tensión de Salida del Driver

±5V mínimo / ±8V típico

Cumple requisitos RS-232

Resistencia de Salida del Driver

300Ω

Impedancia de salida limitada

Beneficios para el Diseño

La integración de la bomba de carga elimina la necesidad de inductores o transformadores para generar las tensiones negativas requeridas por el estándar RS-232, reduciendo el área de PCB y el número de componentes pasivos. La topología SOIC16 permite inspección visual automatizada y soldadura por reflujo, acelerando la manufactura en volumen. La baja corriente de alimentación lo hace compatible con fuentes alimentadas por batería o interfaces USB sin requerir reguladores adicionales de alta capacidad.
