Circuito Regulador de Tensión / Entrada 3 a 40 V / Limitación de Corriente 150 mA / Control Remoto / Protección contra Sobrecargas y Cortocircuitos

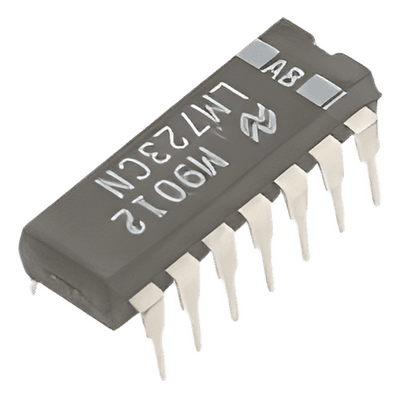

El LM723CN es un regulador de tensión programable integrado monolítico encapsulado en formato DIP-14 de plástico, diseñado para aplicaciones de control de voltaje positivo y negativo en fuentes de alimentación convencionales. Este circuito proporciona limitación de corriente interna con umbral de 150 mA, permitiendo la expansión de capacidad mediante elementos de paso externos NPN o PNP cuando se requieren corrientes superiores. Integra funciones de desconexión remota para habilitar control a distancia, junto con protección interna contra condiciones de sobrecarga y cortocircuito que preservan la integridad del sistema y los equipos conectados. Su arquitectura versátil lo hace compatible con fuentes de alimentación RS12A y RS20A, así como con diversas aplicaciones industriales que demandan regulación de voltaje precisa y estable.

Características Generales

• • Regulador de tensión programable monolítico positivo y negativo
• • Rango de voltaje de entrada: 3 V a 40 V
• • Limitación de corriente ajustable hasta 150 mA (interna)
• • Expansión de corriente con transistor de paso externo NPN o PNP
• • Desconexión remota integrada para control a distancia
• • Protección interna contra sobrecargas y cortocircuitos
• • Alta precisión en control de voltaje estable
• • Configuración flexible para múltiples topologías de aplicación
