Features

Tolerancia 1% para máxima precisión en circuitos
Encapsulado SMD-805 compacto de 2.00 x 1.25 mm
Potencia nominal 100 mW para bajo consumo
Rango térmico extendido -55°C a +125°C
Coeficiente térmico ±200 ppm/°C estable
Compatible RoHS para ensamblaje ecológico

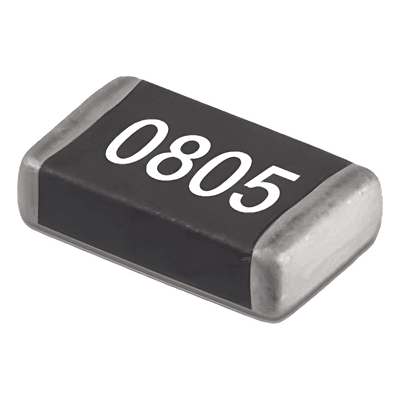

Resistencia de precisión SMD de 261 Ω diseñada para aplicaciones electrónicas que demandan alta exactitud y estabilidad térmica. Su tolerancia del 1% garantiza valores óhmicos consistentes en circuitos de medición, retroalimentación y acondicionamiento de señal. El encapsulado 805 (2125 métrico) permite integración densa en placas de circuito impreso con restricciones de espacio, mientras que su construcción en alúmina de alta pureza asegura disipación eficiente y durabilidad en condiciones de operación exigentes.

Características principales

Valor nominal: 261 Ω con tolerancia ±1%
Potencia nominal: 1/10 W (100 mW)
Encapsulado SMD-805 (2125 métrico): 2.00 x 1.25 mm
Rango de temperatura de operación: -55°C a +125°C
Coeficiente térmico: ±200 ppm/°C
Material: alúmina (Al₂O₃) de alta pureza
Compatible con normativa RoHS

Especificaciones técnicas

Eléctricas

Valor nominal: 261 Ω

Tolerancia: ±1%

Potencia: 1/10 W (100 mW)

Tensión máxima: 150 V

Tensión de funcionamiento: 300 V

Físicas

Encapsulado: SMD-805 (2125 métrico)

Dimensiones: 2.00 x 1.25 mm ±0.15

Espesor: 0.55 mm ±0.10

Material: Alúmina (Al₂O₃) alta pureza

Térmicas

Rango temperatura: -55°C a +125°C

Coeficiente térmico: ±200 ppm/°C (11Ω ~ 10MΩ)

Resistencia al calor: 265°C ±3°C durante 5 s

Resistencia soldadura: 95%

Aplicaciones típicas: Circuitos de instrumentación, divisores de tensión de precisión, retroalimentación en fuentes conmutadas, acondicionamiento de señales de sensores, y equipos de medición donde la estabilidad del valor óhmico es crítica.
