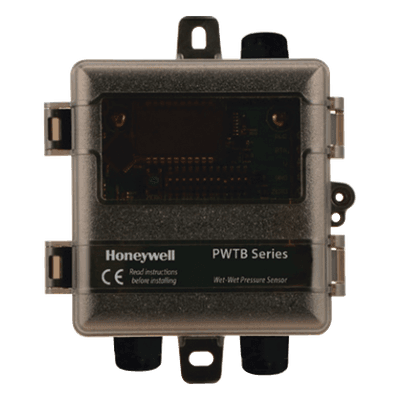

Transmisor de Presión Diferencial / Rango 100 psig (689 kPa) / Salida 4-20 mA / 0-5 Vdc / 0-10 Vdc / NEMA 4X / Acero Inoxidable 316L

Transmisor de presión diferencial húmeda/húmeda de la serie PWTB, diseñado para monitorear y controlar presión diferencial en aplicaciones de agua fría/caliente (CW/HW), bombas, filtros, intercambiadores de calor, enfriadores y calderas en entornos no corrosivos. El sensor utiliza acero inoxidable 316L para medios compatibles, con un rango máximo de 100 psig (689 kPa) y tres subrangos seleccionables internamente. La salida es conmutable entre 2 hilos 4-20 mA o 3 hilos 0-5 Vdc / 0-10 Vdc mediante configuración interna, adaptándose a diferentes arquitecturas de control. La versión -X requiere cableado externo por parte del instalador, recomendándose cable blindado de 4 conductores calibre 22 AWG.

Características Generales

• Medición de presión diferencial en agua y medios compatibles con acero inoxidable 316L
• Rango máximo: 100 psig (689 kPa)
• 3 subrangos seleccionables por DIP switch
• Salida conmutable: 2 hilos 4-20 mA o 3 hilos 0-5 Vdc / 0-10 Vdc
• Modos bidireccional y unidireccional configurables
• Precisión menor a ±0.25% BFSL
• Estabilidad: ±0.2% FS por año
• Gabinete PC/ABS con clasificación NEMA 4X
• Sensor en acero inoxidable 304 con conexión 1/4' MNPT
• Versión -X sin cable incluido; requiere cableado por el instalador
