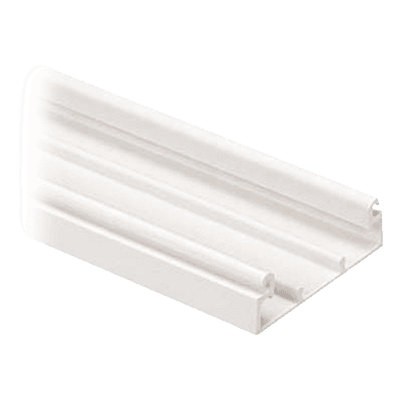

Descripción

Las canaletas no metálicas de la serie T-45, cuentan con un diseño de dos caras, para enrutar, proteger y ocultar cables de voz, vídeo, fibra óptica y eléctrico. Resistente a impactos con grado de inflamabilidad V-0.

Características principales

Diseño de dos caras para cables multifuncionales
Resistente a impactos y cumple UL94V-0
Radio de curvatura mínimo de 1 pulgada
Dimensiones: 60.3 x 18.5 x 2400 mm
PVC rígido blanco mate para múltiples aplicaciones

Especificaciones técnicas

Material: PVC rígido
Color: Blanco Mate (WH)
Flamabilidad: UL94V-0
Tensión nominal: UL-5A 600VAC; CSA C22.2 No. 62.1-03 600V
Aprobaciones: UL Listed 95425 (canaleta); UL Listed E116129 (accesorios)
Radio de curvatura: Mínimo 1' (cumple estándares TIA/EIA)
Dimensiones: 60.3 x 18.5 x 2400 mm (Ancho x Alto x Largo)
Área interna: 2.12 pulg²
Área de la canaleta: 2.13 pulg²
NEC: Artículo 388

Aplicaciones

Instalaciones de telecomunicaciones (Vídeo, voz, datos)
Instalaciones de seguridad y control (Automatización, alarmas, control de acceso)
Instalaciones eléctricas

Capacidades de cableado

Capacidad de cableado según configuración (máximo número de cables):

Configuración	Cat. 5e	Cat. 6	RG6	2 Strand Fiber
T-45: Sin dispositivos	25	12	14	18
T-45: Sin dispositivos con retención	25	15	17	22
T-45: Potencia y datos con divisor	18	10	12	18
T-45: Potencia y datos con divisor y retención	8	8	—	—

* Valores basados en llenado máximo del 40% y 60% según UL y NEC

Beneficios del diseño

Diseño de dos caras: Permite enrutar, proteger y ocultar múltiples tipos de cables
Multi-canal: Capaz de enrutar simultáneamente cables de potencia y comunicaciones en una sola canaleta
Fácil acceso: Bisagra multidireccional permite acceso desde cualquier lado, con cierre de seguridad
Configuraciones flexibles: Permite crear múltiples configuraciones con soluciones estándar o propietarias
Compatibilidad: Termina con el sistema de cajas de superficie Pan-Way® y transiciones a canaletas LD Series
