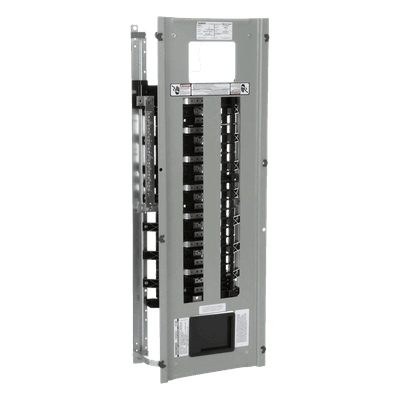

Interior de Tablero / 18 Circuitos / 250 A / Trifásico 4 Hilos / 480/277 ó 220/127 V c.a. / Barras de Aluminio

Interior de tablero P1 diseñado para montaje de interruptores BL/BQD en aplicaciones de iluminación y distribución de baja tensión. Configuración trifásica de 4 hilos con capacidad nominal de 250 A, operable en 220/127 V c.a. o 480/277 V c.a. según requerimiento del sistema. Incorpora barras principales de aluminio estañado que optimizan la conductividad eléctrica y reducen pérdidas por calentamiento. El usuario selecciona y configura los 18 circuitos con el dispositivo principal (terminal o interruptor) de acuerdo a las necesidades específicas de protección. Estructura compacta de 32.0 x 20.0 x 5.75 pulgadas facilita la integración en tableros estándar de la serie RP1.

Características Generales

• • Interior para 18 circuitos con interruptores BL/BQD
• • Sistema trifásico 4 hilos (3F, 4H)
• • Voltaje dual: 220/127 V c.a. ó 480/277 V c.a.
• • Corriente nominal: 250 A
• • Barras principales de aluminio estañado
• • Dispositivo principal seleccionable por el usuario (terminal o interruptor)
• • Diseño sin ensamblar para configuración personalizada
• • Compatible con tableros serie RP1 de iluminación
