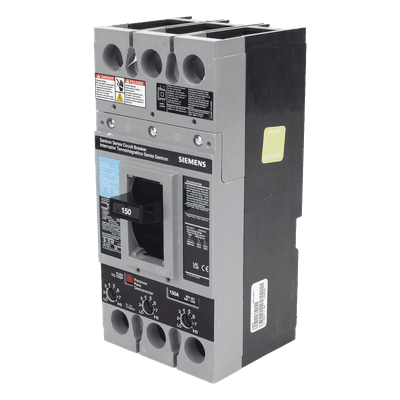

Interruptor termomagnético de tres polos con capacidad nominal de 150A y tensión máxima de 600V CA. Diseñado para montaje en gabinetes N1 y N3R, tableros 3WLPACK, FC y SBM, así como panelboards P4 y P5. Incorpora terminales de compresión para conductores de 350 kcmil, eliminando la necesidad de adaptadores adicionales. Su capacidad interruptiva de 65kA a 240V, 35kA a 480V y 22kA a 600V garantiza protección efectiva contra cortocircuitos en instalaciones industriales de alta exigencia. Compatible con frecuencias de 400Hz y calibrado para operación continua a 40°C sin derating.

Características Generales

• Tensión nominal: 600V CA
• Configuración: 3 polos
• Corriente nominal: 150A
• Capacidad interruptiva: 65kA @ 240V / 35kA @ 480V / 22kA @ 600V
• Clasificación UL 489 para uso HACR
• Listado UL para aplicaciones de alimentación reversibles
• Frecuencia compatible: 400Hz
• Rango de temperatura: -10°C a 40°C sin derating
• Terminales: Zapatas de compresión para 350 kcmil, material Cu/Al
• Marco: 250A
• Bobina de disparo: 600V CA, modelo S06ED60
• Disparo instantáneo: Rango 125-150A, valor nominal 1100A
• Aplicaciones: Gabinetes N1 y N3R, tableros 3WLPACK/FC/SBM, panelboards P4 y P5
• Accesorios compatibles: Bobinas de disparo, contactos auxiliares, contactos de alarma
