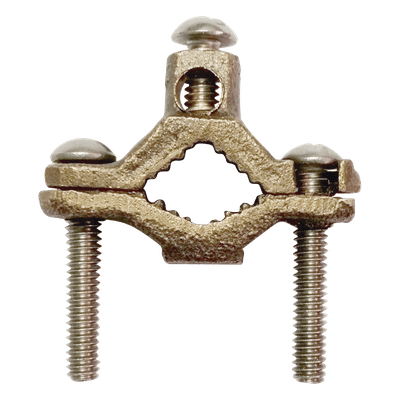

Conector mecánico fabricado mediante fusión en bronce para realizar la unión entre varilla o tubo y cable en sistemas de aterrizaje. Diseñado específicamente para aterrizar estructuras tubulares con diámetro de hasta 1 1/4 pulgada, incluyendo torres TZ y tuberías. Otorga un empalme eficiente entre el cable y las masas de referencia, eliminando la necesidad de soldadura en campo y reduciendo tiempos de instalación.

Características principales

Fabricación por fusión en bronce para mayor durabilidad y conductividad eléctrica
Conexión mecánica sin soldadura, simplifica instalación en campo
Empalme eficiente entre cable y masas de referencia
Compatible con tubos de hasta 1 1/4' de diámetro
Aterrizaje para torres TZ y tuberías
Conexión segura para cables de 4 AWG

Especificaciones técnicas

Material

Bronce 100%

Tipo de conexión

Mecánico, sin soldadura

Tubo compatible

Hasta 1 1/4 in (31.75 mm)

Cable compatible

4 AWG

Dimensión A

1/4 in (6.35 mm)

Dimensión B

2 9/16 in (65.09 mm)

Dimensión C

1 1/8 in (28.58 mm)

Aplicación

Aterrizaje torres TZ, tubería

Aplicaciones recomendadas

Ideal para sistemas de puesta a tierra en torres de telecomunicaciones TZ, estructuras tubulares, tuberías metálicas y cualquier instalación que requiera un empalme confiable entre cable de 4 AWG y tubos de hasta 1 1/4 pulgada de diámetro. Se recomienda para conexión o empalme de cable a tubo de 1 1/4 en proyectos de aterrizaje profesional.
