Features

Corriente rectificada de 35A para alta potencia
Encapsulado metálico con disipador integrado
Vidrio pasivado para unión de mayor eficiencia
Montaje simplificado con tornillo #10
Resistencia térmica de 1.2°C/W para óptimo rendimiento
Sobrecorriente de pico de 400A para protección robusta

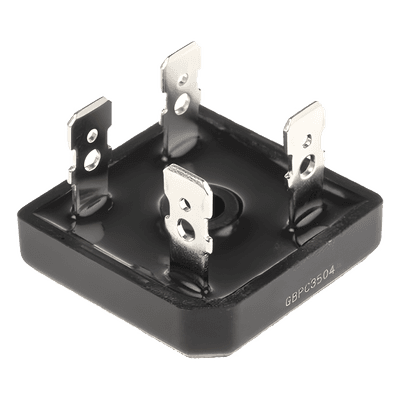

Este puente rectificador de diodos está diseñado para aplicaciones de alta potencia que demandan fiabilidad y eficiencia térmica superior. Con una capacidad de corriente de 35A y encapsulado metálico con disipador integrado, garantiza una disipación térmica óptima incluso en condiciones de carga continua. La tecnología de vidrio pasivado en su unión eleva la eficiencia eléctrica, mientras que su diseño de montaje con tornillo #10 facilita la instalación en gabinetes y equipos industriales. Su resistencia térmica de 1.2°C/W asegura un rendimiento estable en convertidores, fuentes de alimentación y sistemas de control de motores.

Características Destacadas

Rectificación de alta potencia con 35A de corriente continua
Capacidad máxima de 1000V PIV para versatilidad de aplicación
Encapsulado metálico con disipador de calor integrado
Vidrio pasivado que optimiza la eficiencia de la unión PN
Montaje mecánico simplificado mediante tornillo #10
Resistencia térmica ultrabaja de 1.2°C/W

Especificaciones Técnicas

Eléctricas Principales

Corriente rectificada	35.0 A
Sobrecorriente de pico	400 A
Tensión directa (17.5A DC)	1.1 V
Corriente inversa (25°C)	5.0 μA
Corriente inversa (125°C)	500 μA

Características Eléctricas

V_RRM (tensión inversa máxima)	400 V
V_RMS (tensión inversa RMS)	280 V
V_DC (tensión directa máxima)	400 V
I²t (fusión)	660 A²s
Capacitancia de unión	150 pF

Mecánicas y Térmicas

Dimensiones	29 x 29 mm
Caja / Encapsulado	Plástico moldeado con disipador metálico
Polaridad	Marcada en cuerpo
Montaje	Tornillo #10
Resistencia térmica	1.2 °C/W
