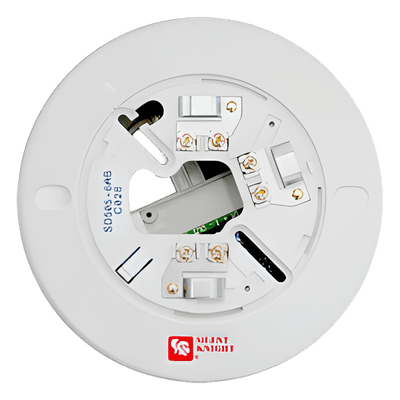

Base de Aislamiento SLC / 6 Pulgadas / Class A (Style 7) / 50 Dispositivos / 32 VDC / 92 µA

Base de aislamiento de 6 pulgadas con módulo aislador integrado para detectores analógicos de la serie inteligente Silent Knight. Diseñada para segmentar el lazo de comunicación (SLC) y facilitar la localización precisa de condiciones de cortocircuito en instalaciones de detección de incendios. El módulo opera con una configuración Class A (Style 7) con capacidad para hasta 50 dispositivos por segmento, permitiendo la continuidad del sistema durante eventos de falla en el cableado. Requiere implementación de cableado en topología T en cada punto de conexión para garantizar el funcionamiento correcto del aislamiento.

Características Generales

• • Aislamiento de lazo SLC para localización de cortocircuitos
• • Recomendado 1 módulo por cada 20 detectores
• • Cableado en forma T en cada punto de conexión
• • Compatible con serie inteligente Silent Knight
• • Voltaje de operación: 32 VDC
• • Corriente en alarma/standby: 92 µA
• • Corriente SLC: 50 µA
• • Resistencia máxima SLC: 50Ω
• • Configuración Class B (Style 4)
• • Configuración Class A (Style 7) hasta 50 dispositivos, hasta 10Ω por rama
• • Montaje con tornillos #8 de 1-1/2' a través de orificios de fijación
