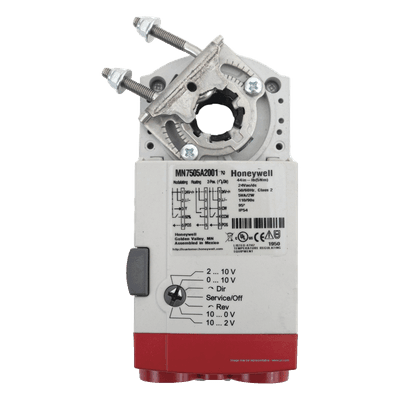

Actuador de Acople Directo / 44 lb-in (5 Nm) / Sin Retorno por Resorte / 24 Vac/Vdc / 95° en 95 s

El actuador de acoplamiento directo serie MN sin retorno por resorte está diseñado para el control preciso de compuertas de aire, unidades VAV, manejadoras de aire, aletas de ventilación y persianas. Opera con alimentación de 24 Vac/Vdc y acepta señales de control proporcionales de 0(2)-10 Vdc o 0(4)-20 mA mediante resistencia de 500 Ω, integrando retroalimentación de posición de 0(2)-10 Vdc. Su acople directo mediante abrazadera tipo U-bolt elimina la necesidad de brazos y varillaje adicionales, permitiendo instalación en cualquier orientación. El dispositivo ofrece una carrera de 95° ± 3° con tiempo de recorrido de 95 segundos e incluye desembrague manual y topes mecánicos ajustables. Con una vida útil de 60,000 ciclos y 1 millón de reposicionamientos, garantiza operación confiable en entornos de edificios comerciales e industriales.

Características Generales

• Actuador de acople directo (DCA) sin retorno por resorte
• Par nominal de 44 lb-in (5 Nm)
• Control modulante, de dos posiciones y flotante
• Señal de control: 0(2)-10 Vdc o 0(4)-20 mA (resistencia 500 Ω)
• Retroalimentación de posición: 0(2)-10 Vdc integrada
• Alimentación: 24 Vac/Vdc
• Carrera de 95° ± 3° con tiempo de 95 segundos
• Desembrague manual y topes mecánicos ajustables
• Acople directo con abrazadera tipo U-bolt; sin brazos ni varillaje
• Montaje en cualquier orientación
• Vida útil: 60,000 ciclos y 1 millón de reposicionamientos
• Clasificación Plenum
