Descripción General

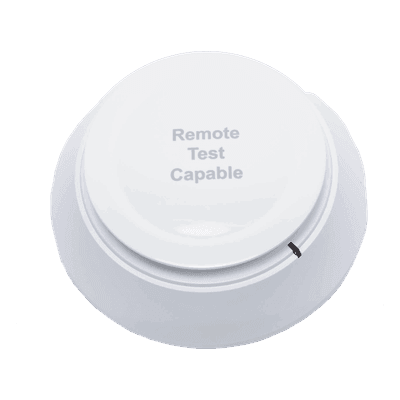

La serie de detectores inteligentes fotoeléctricos de Honeywell IDP-PHOTO-W están diseñados para cumplir con especificaciones de diseño y estética. Un nuevo diseño moderno, pulcro y contemporáneo y una nueva y mejorada cámara de sensado óptico diseñada para sensar humo producido por una gran variedad de fuentes de combustión de acuerdo a los más estrictos estándares y códigos.

La sensibilidad de los detectores de la serie IDP-PHOTO-W puede ser programada en el software del panel de control. El direccionamiento de los detectores se realiza a través de switches rotatorios decimales, proveyendo la localización exacta del detector cuando la suciedad dentro de la cámara alcanza niveles no aceptados.

Características Principales

Diseño moderno y contemporáneo mejorado
Cámara óptica avanzada para detección precisa de humo
Sensibilidad programable desde el panel de control
Direccionamiento preciso con switches rotatorios decimales
Detección eficaz según estrictos estándares

Especificaciones Técnicas

Especificaciones Físicas

Altura: 2.0' (51mm) instalado en base B300-6
Diámetro: 6.2' (156mm) instalado en base B300-6
Peso: 3.4 oz (95g)
Temperatura de operación: 32°F a 122°F (0°C a 50°C)

Especificaciones Eléctricas

Rango de voltaje: 15 a 32VDC pico
Corriente operativa @ 24VDC: 200µA (una comunicación cada 5 segundos con LED verde parpadeando)
Corriente máxima: 4.5mA @ 24VDC (una comunicación cada 5 segundos con LED ámbar sólido)

Compatibilidad y Aplicaciones

Compatibilidad

IFP-2100 / IFP-2100ECS / RFP-2100
IFP-2000 / IFP-2000ECS / RPS-2000
IFP-1000 / IFP-1000ECS
IFP-300 / IFP-300ECS
IFP-100 / IFP-100ECS
IFP-75
IFP-50

Aplicaciones

Recomendado para espacios con techo liso y bajo flujo de aire
Espaciado recomendado: 30 pies (9m) entre detectores
Cumple con NFPA 72

Accesorios

Bases Inteligentes

B300-6: Base blanca estándar
B300-6-BP: Paquete de 10 unidades B300-6
B300-6-IV: Base color marfil
B501-WHITE: Base europea sin aleta blanca
B501-BL: Base europea sin aleta negra
B501-IV: Base europea sin aleta marfil

Otros Accesorios

CK300: Kit de color (incluye cubierta y anillo decorativo), blanco, paquete de 10 unidades
CK300-IV: Kit de color (incluye cubierta y anillo decorativo), marfil, paquete de 10 unidades
CK300-BL: Kit de color (incluye cubierta y anillo decorativo), negro, paquete de 10 unidades
M02-04-01: Imán para prueba de detector
M02-09-00: Imán telescópico para prueba
RA100Z: Anunciador LED remoto

Opciones de Montaje

Requiere base para simplificar instalación, servicio y mantenimiento
Montar la base (todos los tipos) en una caja de conexiones eléctrica de al menos 1.5' (3.81cm) de profundidad
No se requieren resistores de fin de línea debido a la supervisión inherente del lazo SLC
Permitidos 'T-taps' o ramificaciones para cableado estilo 4 (Clase 'B')

Seguridad y Certificaciones

Listado UL
Aprobado por FM
CSFM: 7272-0559:0512

Información Adicional

Para información específica sobre espaciado, colocación y aplicaciones especiales, referirse a NFPA 72
Las instrucciones de instalación se envían con cada detector
Este documento no está destinado a ser usado para propósitos de instalación
Las especificaciones están sujetas a cambio sin previo aviso
