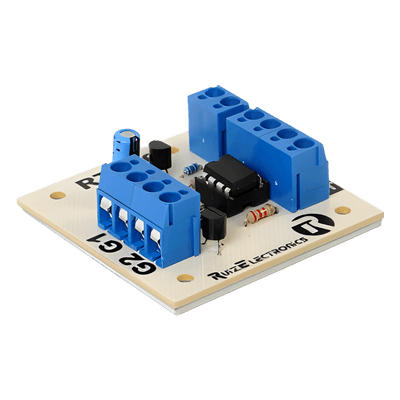

Tarjeta temporizada diseñada para el control preciso de torniquetes y sistemas de acceso peatonal. Genera pulsos de salida de 100 milisegundos de duración fija, independientemente del tiempo que permanezca activada la entrada, evitando accesos múltiples no autorizados bajo una misma señal. Incorpora dos entradas por contacto seco y dos salidas independientes con configuración dual, permitiendo adaptar el comportamiento del sistema según los requerimientos de la instalación. Su alimentación a 12VCC garantiza estabilidad operativa en entornos de control de acceso profesionales.

Características principales

Pulso de 100ms programable, invariable al tiempo de activación de entrada
2 entradas independientes (E1, E2) por contacto seco
2 salidas independientes (G1, G2) con pulsos precisos
Configuración dual para entradas y salidas
Alimentación estable a 12VCC
Diseño compacto para fácil integración en gabinetes de control

Especificaciones técnicas

Duración de pulso

100 ms

Entradas

2 (E1, E2)

Por contacto seco

Salidas

2 (G1, G2)

Alimentación

12 VCC

Conexiones

+, −, G

Alimentación y tierra

Funcionamiento

Al accionar cualquier entrada (E1 o E2), la tarjeta envía automáticamente un pulso de salida en G1 y G2 con duración fija de 100 milisegundos. Este pulso se mantiene constante e independientemente del tiempo que permanezca accionada la entrada física, garantizando un control temporal preciso del dispositivo conectado.

Aplicaciones

Control de retardo en sistemas de acceso tipo torniquetes, donde se requiere evitar que dos o más accesos se presenten bajo una misma señal de validación, bloqueando efectivamente accesos no autorizados consecutivos.
