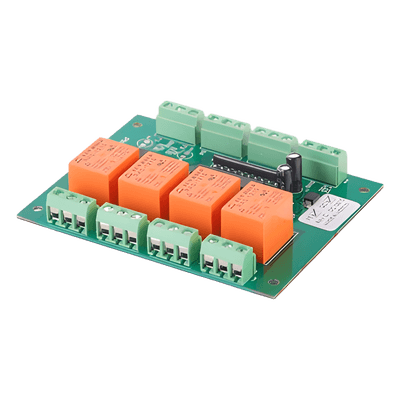

Tarjeta control de esclusas / 2 puertas / 4 relevadores 1A @ 115VAC / 2 triggers 5V / 73x94x20 mm / 12VDC

Model: CES4

Client price

PE $ 1,924.60 MXN + VAT

List price: $ 2,309.25 MXN + VAT

Stock: 65

Features

Control simultáneo de dos puertas para esclusas de alta seguridad
4 salidas de relé para chapas magnéticas o cerraduras eléctricas
2 salidas de pulso positivo 5V para integración con sistemas externos
4 entradas configurables NC/NO para contactos magnéticos de puerta
Indicación luminosa por salida de nivel alto al detectar puerta abierta
Diseño compacto para instalación en gabinetes de control reducidos

Tarjeta electrónica especializada para el control de esclusas de seguridad con capacidad para gestionar dos puertas de forma simultánea e interdependiente. Integra cuatro salidas de relé para el accionamiento de chapas magnéticas o cerraduras eléctricas, junto con dos salidas de trigger positivo de pulso a 5V para comunicación con sistemas de control de acceso o plataformas de gestión centralizada. Las cuatro entradas de sensores S1-S4 admiten configuración NC/NO, permitiendo la conexión de contactos magnéticos estándar de la industria. Las salidas de nivel alto T1-T2 proporcionan indicación luminosa automática cuando se detecta apertura de puerta, facilitando la supervisión visual del estado de la esclusa en tiempo real.

Características principales

Control de esclusa para 2 puertas con lógica de seguridad avanzada
4 salidas de relé: 1A @ 115VAC máximo por contacto
2 salidas de trigger positivo de pulso a 5V
4 entradas S1-S4 para contactos magnéticos NC/NO
Indicación luminosa de puerta abierta por T1-T2 (5V)
Factor de forma compacto: 73 × 94 × 20 mm

Especificaciones técnicas

Alimentación

12 VDC @ 125 mA

Salidas de relé

4 salidas (NO-X, NC-X, C-X por relé)
Capacidad: 1A @ 115VAC máximo

Salidas de trigger

2 salidas de pulso positivo a 5V

Entradas de sensores

S1-S4 para contactos magnéticos
Configuración NC/NO

Indicadores de estado

T1-T2: salidas de nivel alto 5V
Activación al detectar puerta abierta

Dimensiones físicas

73 × 94 × 20 mm
(2.87 × 3.70 × 0.79 pulgadas)

Aplicaciones típicas

Control de acceso para bancos y centros financieros con puertas NC/NO. Requiere equipos de sujeción con modo de operación compatible para esclusas de seguridad intermedia.
