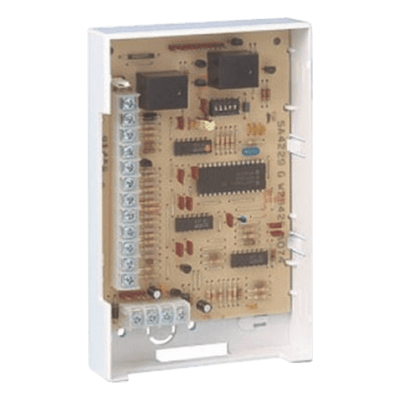

Expansor de Zonas Cableado / 8 Zonas Supervisadas / 2 Relevadores Tipo C SPDT / Bus de Teclado 4 Hilos / Direccionamiento DIP Switch

El módulo expansor cableado de 8 zonas y 2 relevadores está diseñado para integrarse a paneles de control compatibles mediante el bus de teclado de 4 hilos, permitiendo ampliar la capacidad de detección y control de dispositivos externos en instalaciones de seguridad profesional. Incorpora ocho zonas supervisadas con resistencia de fin de línea de 1000 ohm, lo que garantiza la integridad del circuito y facilita la identificación de fallos por corte o cortocircuito. Además, dispone de dos salidas de relevador seco tipo C (SPDT) totalmente programables, aptas para activar sirenas, etapas de potencia u otros equipos auxiliares. La zona 1 ofrece configuración de respuesta rápida de 10 ms o normal de 300 ms, adaptándose a distintos tipos de detectores. El direccionamiento por DIP switch permite asignar hasta 16 direcciones únicas, facilitando la expansión escalable del sistema. El módulo puede instalarse dentro del gabinete del panel o en ubicaciones remotas, e incluye protección tamper por jumper para evitar manipulaciones no autorizadas.

Características Generales

• 8 zonas supervisadas con resistencia de fin de línea de 1000 ohm
• 2 salidas de relevador seco tipo C (SPDT) totalmente programables
• Conexión al panel mediante bus de teclado de 4 hilos con comunicación supervisada
• Zona 1 configurable: respuesta rápida de 10 ms o normal de 300 ms
• Direccionamiento único por DIP switch (16 direcciones: 0 a 15)
• Montaje en gabinete del panel o remoto con protección tamper por jumper
• Contactos de relevador: 2 A máximo a 28 VDC/CA
