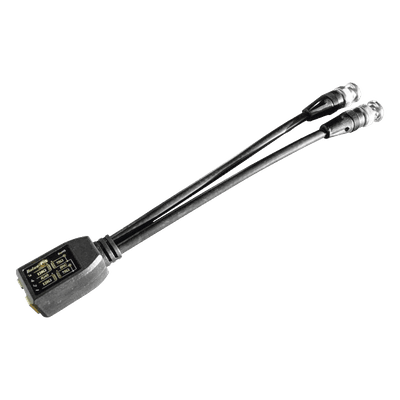

El balun E1 es un adaptador de impedancia pasivo diseñado para convertir señales portadoras E1 de cable coaxial a cable UTP de par trenzado. Este dispositivo permite la interconexión entre equipos con interfaz desbalanceada BNC de 75 ohms y sistemas con interfaz balanceada RJ45 de 120 ohms, eliminando la necesidad de configuraciones adicionales en equipos compatibles como el conmutador Grandstream UCM6510. Su operación completamente pasiva garantiza funcionamiento continuo sin dependencia de fuentes de alimentación externas, ideal para entornos de telecomunicaciones donde la confiabilidad es crítica.

Características principales

Conversión pasiva de señal E1: coaxial a UTP
Compatible con Grandstream UCM6510 sin configuración adicional
Instalación rápida y sencilla sin herramientas especializadas
No requiere fuente de alimentación externa
Diseño compacto y ligero para espacios reducidos
Cumplimiento con estándar ITU G.703 para pulsos E1

Especificaciones técnicas

Velocidad de datos

2048 kbps (estándar E1)

Interfaz desbalanceada

75 ohms, 2 x BNC

Interfaz balanceada

120 ohms, 1 x RJ45

Pérdida de inserción

0.2 dB a 2 Mbps

Pérdida de retorno

-29 dB a 2 Mbps

Dimensiones

54 x 44 x 25 mm

Peso

45 g

Temperatura de operación

0 ~ 75°C

Estándar

ITU G.703 (pulse)

Aplicación típica: Interconexión de equipos de telecomunicaciones E1 con diferentes tipos de interfaz física, permitiendo la migración o integración de infraestructuras coaxiales legacy con redes basadas en cableado UTP estructurado.
