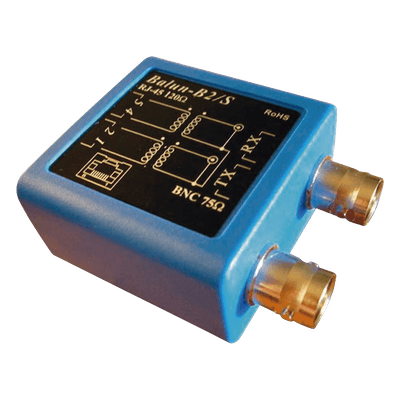

El balun E1 es un adaptador de impedancia pasivo diseñado para convertir señales portadoras E1 desde cable coaxial a cable UTP. Este dispositivo permite la interconexión entre equipos con interfaz desbalanceada de 75 ohmios mediante conectores BNC y equipos con interfaz balanceada de 120 ohmios a través de conector RJ45. Su operación completamente pasiva elimina la necesidad de fuente de alimentación externa, simplificando la instalación y reduciendo puntos de fallo en la infraestructura de comunicaciones.

Ideal para entornos de telefonía IP y redes de datos donde se requiere compatibilidad con equipos como el conmutador Grandstream UCM6510, este balun garantiza el cumplimiento del estándar ITU G.703 para circuitos E1 a 2048 kbps con mínima degradación de señal.

Características principales

Conversión pasiva de impedancia sin requerimiento de alimentación eléctrica
Compatibilidad verificada con conmutador Grandstream UCM6510
Instalación rápida y sencilla sin herramientas especializadas
Baja pérdida de inserción: 0.2 dB a 2 Mbps
Cumplimiento del estándar ITU G.703 para interfaces E1
Operación estable en rango de temperatura 0 ~ 75°C

Especificaciones técnicas

Velocidad de datos

2048 kbps (2 Mbps)

Interfaz desbalanceada

75 ohmios impedancia, 2 x conector BNC hembra

Interfaz balanceada

120 ohmios impedancia, 1 x conector RJ45

Pérdida de inserción

0.2 dB a 2 Mbps

Pérdida de retorno

-29 dB a 2 Mbps

Dimensiones físicas

54 x 44 x 25 mm

Peso

45 g

Estándar de cumplimiento

ITU G.703 (pulse template)

Temperatura de operación

0°C ~ 75°C

Tipo de dispositivo

Adaptador pasivo (sin alimentación requerida)

Aplicaciones típicas

Conversión de señales E1 en centralitas telefónicas, equipos de transmisión de datos, routers de acceso, multiplexores y sistemas de comunicaciones donde se requiere interoperabilidad entre infraestructura coaxial 75Ω y cableado estructurado UTP 120Ω.
